凱迪正大試驗變壓器整流變壓器變比測試儀技術原理解析

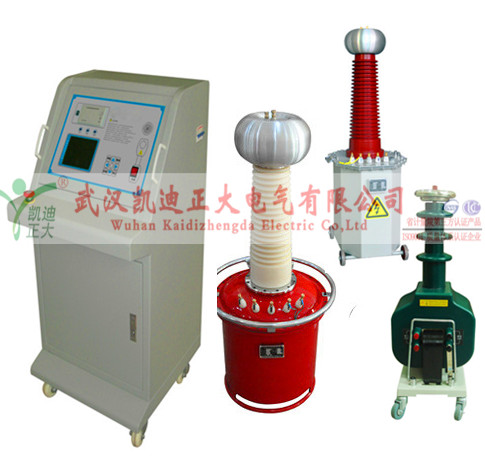

試驗變壓器的低壓繞組在里面而高壓繞組在外面的設計道理

變壓器高電壓繞組的排列方式，是由多種因素決定的。但就大多數變壓器來講，是把低壓繞組布置在高壓繞組里面。在主要是從絕緣方面考慮的。理論上，不管高壓繞組或低壓繞組怎么布置，都能起變壓作用。但因?yàn)樽儔浩鞯蔫F芯是接地的，由于低壓繞組靠近鐵芯，從絕緣角度容易做到。如果將高壓繞組靠近鐵芯，則由于高壓繞組電壓很高，要達到絕緣要求，就需要很多的絕緣材料和較大的絕緣距離。這樣不但增加了繞組的體積，而且浪費了絕緣材料。再者，由于變壓器的電壓調節是靠改變高壓繞組的抽頭，即改變其匝數來實現的，因此把高壓繞組安置在低壓繞組的外面，引線也較容易。

小貼士

變壓器大修時的項目及內容

①吊出器身，檢查器身（鐵芯、線圈、分接開關及引線）；

②檢查項蓋、儲油柜、安全氣道、熱管油門及套管；

③檢修冷卻裝置及濾油裝置；

④濾油或換油，要時干燥處理；

⑤檢修控制和測量?jī)x表、信號和保護裝置；

⑥清理外殼，要時油漆；

⑦裝配并進行規定的測量和實驗。



整流變壓器變比測試儀又稱特種變比測試儀。凱迪正大新推出的第三代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。



本變壓器變比測試儀輸入單相，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或角的測試，另外本Z型繞組變壓器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
