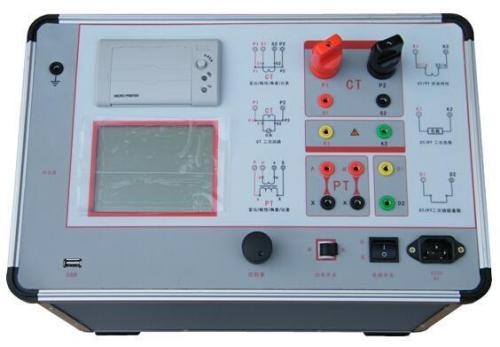

互感器綜合測試儀是在原成功開發互感器校驗儀的基礎上，詳細分析互感器的數學模型而開發出的互感器現場測試儀器。該儀器可按國家標準測量CT伏安特性及曲線、5%、10%誤差曲線、直阻、變比極性；可直接測量電壓互感器的變比；可直接測出裝在變壓器中的套管CT變比、極性；可定性測量電壓互感器的比差和極性；可現場測量電流和電壓互感器的實際二次負荷等等。

互感器綜合測試儀的主要特點

電流互感器的試驗項目

（1）電流互感器的變比測量

不用吊芯可測裝在變壓器中的套管CT（需要專用儀器）

電流互感器的極性判別

電流互感器的二次直流電阻測量

電流互感器的伏安特性測量，保護繞組（分軟件計算和實測值）

電流互感器的5%或10%誤差-保護繞組

電流互感器的實際負荷的測量

采用多級滑動電阻線圈采樣，輸出功率更大，更穩

電壓互感器試驗項目

電壓互感器的電壓變比測量

電壓互感器的極性判別

電壓互感器的空載誤差

電壓互感器的實際負荷的測量

電壓互感器的伏安特性試驗

產品具有如下特點：

1.自動型測試：快捷，簡單，方便。電源380AC與220AC自動，自動計算出拐點電壓和電流及復合誤差，直觀判斷互感器是否合格，可自動的測試描繪伏安特性曲線，省去手動調壓，人工記錄，整理，描曲線等繁瑣勞動；無需專門培訓，容易掌握。適于在學校，試驗室等環境較好的地方使用。缺點：測試周期長，可靠性差；體積較大，需要外附電源

手動型測試：伏安特性等大功率試驗可持續工作（測試周期短），可靠性好。結構緊湊簡單，成本低，無需外附電源。模塊化設計，可多臺組合使用。缺點：自動化程度低

功能全面：可測試保護CT伏安特性，5%和10%誤差曲線，直阻，變比，極性

2.儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差

3.自帶大屏幕圖形LCD,全漢化圖形面：清晰美觀，直觀方便，測試時直接顯示伏安曲線圖，自帶熱敏打印機，可快速打印曲線圖及測試數據；也能隨時存儲測試數據。北方地區可選裝可在低溫下工作的液晶屏

4.可擴展性強：可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的20KVA調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。也可外接測量的功率電源（伏安特性功率試驗可連續運行）。

可選外接升壓器：選配的外接升壓器最高可升至2000V、3A，用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。

具有存儲和打印功能，各設置參數掉電可以保存。
