工頻交流耐壓試驗裝置的產品特點、技術參數及專利證書

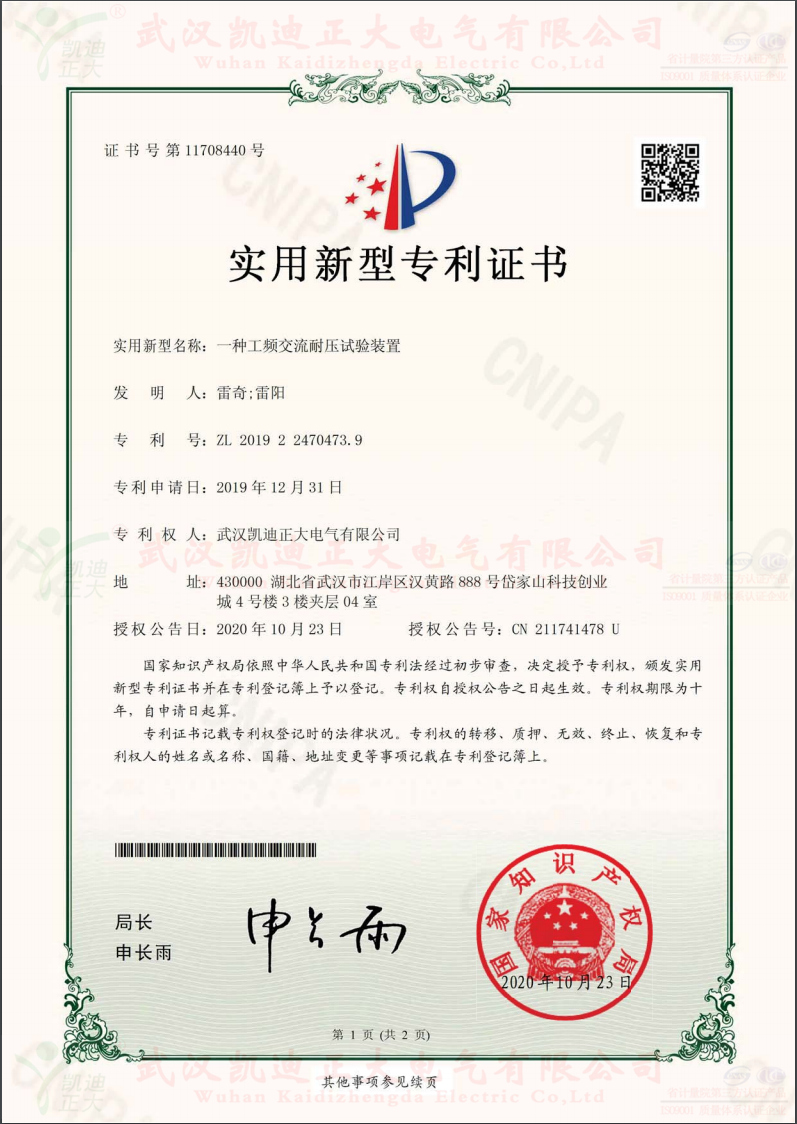

一種工頻交流耐壓試驗裝置。證書號第11708440號，專利號:ZL 2019 2 2470473.9，發明人：雷奇；雷陽，專利權人:武漢凱迪正大電氣有限公司，授權公告號:CN 211741478 U。

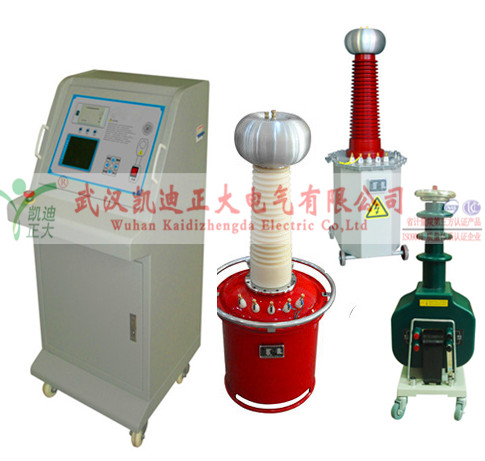

KDYD系列智能工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能高新的智能型耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
YDJ油浸式輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。
油浸式試驗變壓器別稱有：油式試驗變壓器、油式變、高壓油浸式試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、試驗變、直流試驗變壓器、帶抽頭充氣式試驗變壓器、帶抽頭多用試驗變壓器。
YDQ交直流SF6氣體試驗變壓器適用于變電站現場、戶外10KV、35KV、110kV、220KV高壓開關設備交流耐壓。采用優質冷軋30Q－130取向硅鋼片，疊成多級圓柱框形鐵芯；高壓塔式線圈是在特制的高強度絕緣筒上用QZ型導線直接連續繞制而成；外殼是無縫焊制鋼瓶，尺寸適形，美觀大方；內充新型絕緣介質SF６氣體。不同在于高壓套管內高壓整流硅堆與短路桿的巧妙配合，插入和抽出可變換變壓器是工頻高壓交流輸出還是高壓直流輸出。在普通試驗變壓器的基礎上，加上特殊的電氣結構及精細的制作工藝，使得此類變壓器局放量很小（≤5PC），有利于用局放儀在高電壓狀態下判別其它被試品（如GIS、CVT、電纜附件、主變等）的局放量。產品的設計構思、材質選擇以及工藝流程等都是全新的，其體積小、重量輕、外形美，各項技術指標達到<<JB3570－９８>>標準要求。
充氣氣體試驗變壓器別稱有：交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、帶抽頭充氣式試驗變壓器、帶抽頭多用試驗變壓器
GTB干式試驗變壓器，是引進國外最新高新技術，利用高新的生產設備，采用了線圈環氧真空澆注成型及CD型 鐵芯的新工藝、新材料。與其同容量，同電壓的油浸式試驗變壓器相比，明顯地具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。并有 效地削弱了漏磁提高了絕緣強度和抗濕能力。特別適用于電力系統及各電力用戶在現場檢測各種電氣設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的 油浸式變壓器的產品。GTB系列干式試驗變壓器利用高新的生產設備，采用線圈繞組環氧真空澆注及CD型 鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強。方便等特點， 特別適用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
干式試驗變壓器別稱有：電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、干式耐壓試驗變壓器、程控工頻耐壓測試儀、智能干式試驗變壓器、自動干式耐壓試驗裝置、變壓器耐壓測試儀、環氧樹脂干式試驗變壓器、環氧樹脂澆筑試驗變壓器、固體試驗變壓器。
產品特點：
1、320×240液晶顯示器、高速熱敏打印機。
2、高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3、人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
4、顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5、完善的過壓、過流保護，任意設定輸出電壓、電流上限、低壓電流上限和計時時間。
6、具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
7、具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9、超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10、精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
11、自動錯誤診斷，易于發現和解決問題。
12、可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。
詳細參數：
1、技術指標
工作電源: AC220V/380V±10%
工作頻率: 50Hz±1
電壓范圍: 0~1000kV（根據用戶可選）
容量范圍: 0~1000kVA（根據用戶可選）
電壓精度: ≤1.0% (F.S)
電流精度: ≤1.0% (F.S)
計時范圍: 0-999s
環境溫度: -20℃~+50℃
環境濕度: 不大于85%RH
海拔高度: ＜1000m
儲存溫度： -25℃ ~ +55℃
2、主要產品
手動耐壓操作臺
手動耐壓操作箱
智能耐壓操作箱
3、主要設備配件：高壓濾波電容、限流電阻、保護球隙、絕緣支架、微安表、分壓器、放電棒、油杯等。
