變頻串聯諧振做交流耐壓試驗有哪些操作方法
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-09-15 12:06:00閱讀：
變頻串聯諧振做交流耐壓試驗有哪些操作方法
串聯諧振（也稱為諧振裝置）做交流耐壓試驗有：試驗超低頻法、試驗振蕩電壓法、試驗諧振耐壓法三大方法。
試驗超低頻法
由于常用的工頻耐壓試驗中，電纜容量大，試驗變壓器容量大、且需要現場提供相當大的試驗電源，來給電纜提供無功功率，因此，工頻耐壓試驗并不適用于現場，所以就需要采用超低頻作為試驗電源，不僅可以讓試驗變壓器的容量降低，而且在現場試驗操作起來更簡單，但由于此方法檢測出的絕緣缺陷效果不太好，所以詞方法一般在中低壓電纜試驗中應用。
試驗振蕩電壓法
試驗原理是對電纜進行直流充電，電壓達到一定值后，通過間隙對電阻電感放電，就得到一個阻尼振蕩電壓，以此檢查電纜主絕緣和附件的絕緣缺陷，這一方法要比直流耐壓試驗更有效，不過震蕩電壓存在衰減，不能滿足長電纜的需要，且高頻率電壓對電纜有非常大傷害，這是這一方法存在的問題。
諧振耐壓試驗方法
此方法可以滿足高電壓、大電流的試驗要求，諧振耐壓法按調節方式分為調感式和調頻式，按諧振方式分為串聯諧振和并聯諧振，調感式諧振耐壓是經過調解回路電抗器的電感量，讓電抗器和電纜的電容在工頻（50Hz）下產生諧振，來達到試驗要求；調頻式諧振耐壓是改變試驗電源的輸出頻率，使回路中固定電感量的電抗器與試品產生諧振來達到試驗要求。
串聯諧振是當試驗變壓器的電流滿足試驗要求而電壓達不到試驗電壓時，采用電抗器與試品串聯的方式進行試驗，當回路處于諧振狀態時，試品上可以產生Q倍（Q為回路品質因數）的變壓器輸出電壓，電源供給的能量僅僅是回路中消耗的有功功率；并聯諧振法是當試驗變壓器的電壓滿足試驗要求而電流達不到要求時，采用電抗器與試品并聯的方式使回路參數滿足諧振要求進行試驗，此時電抗器的感性電流補償試品的容性電流。
凱迪正大串聯諧振耐壓裝置產品：
10kV 電纜（變壓器）串聯諧振耐壓試驗裝置
35kV電纜（變壓器）交流串聯諧振耐壓裝置
110kV電纜（變壓器）交流串聯諧振耐壓裝置

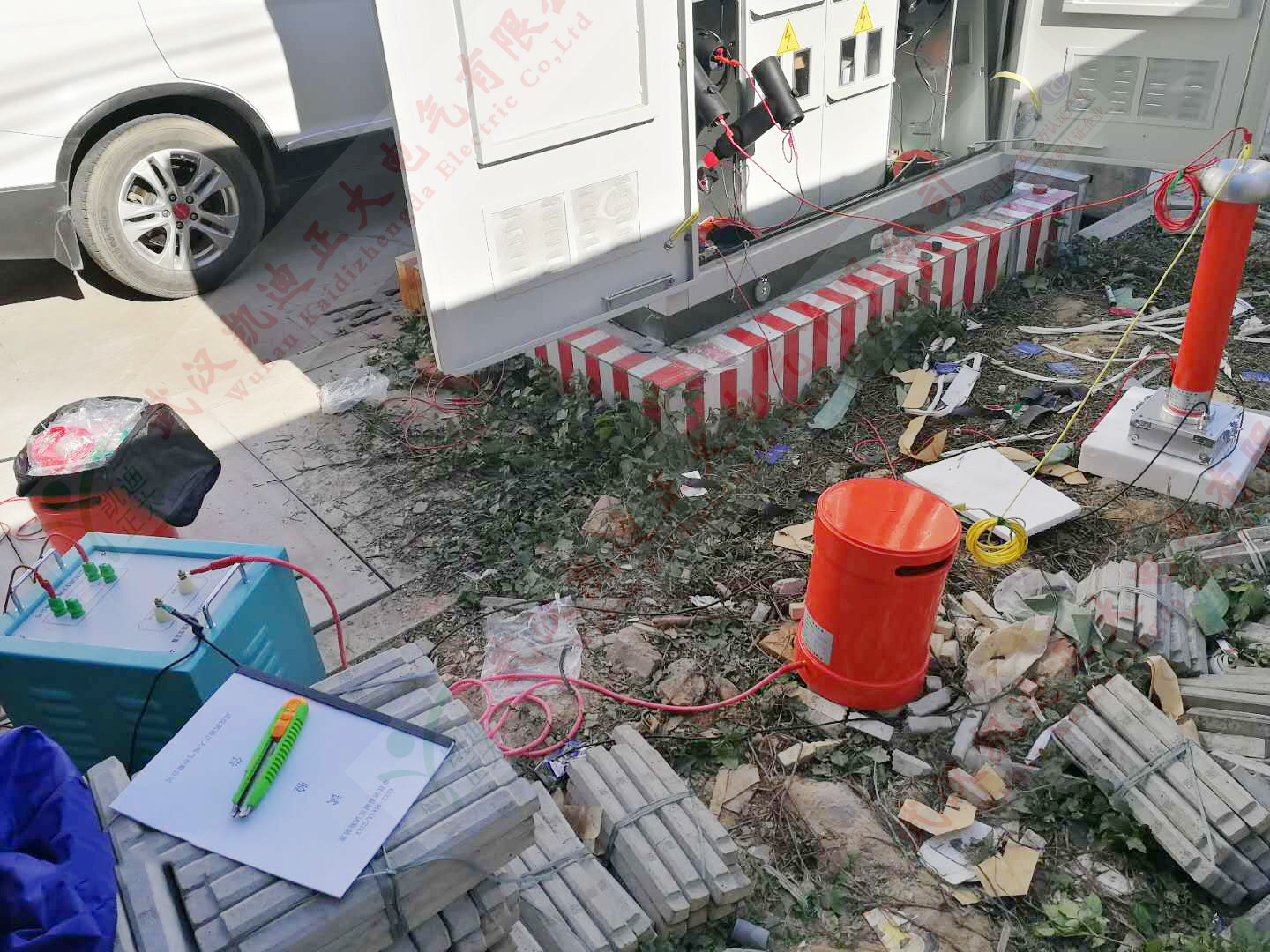

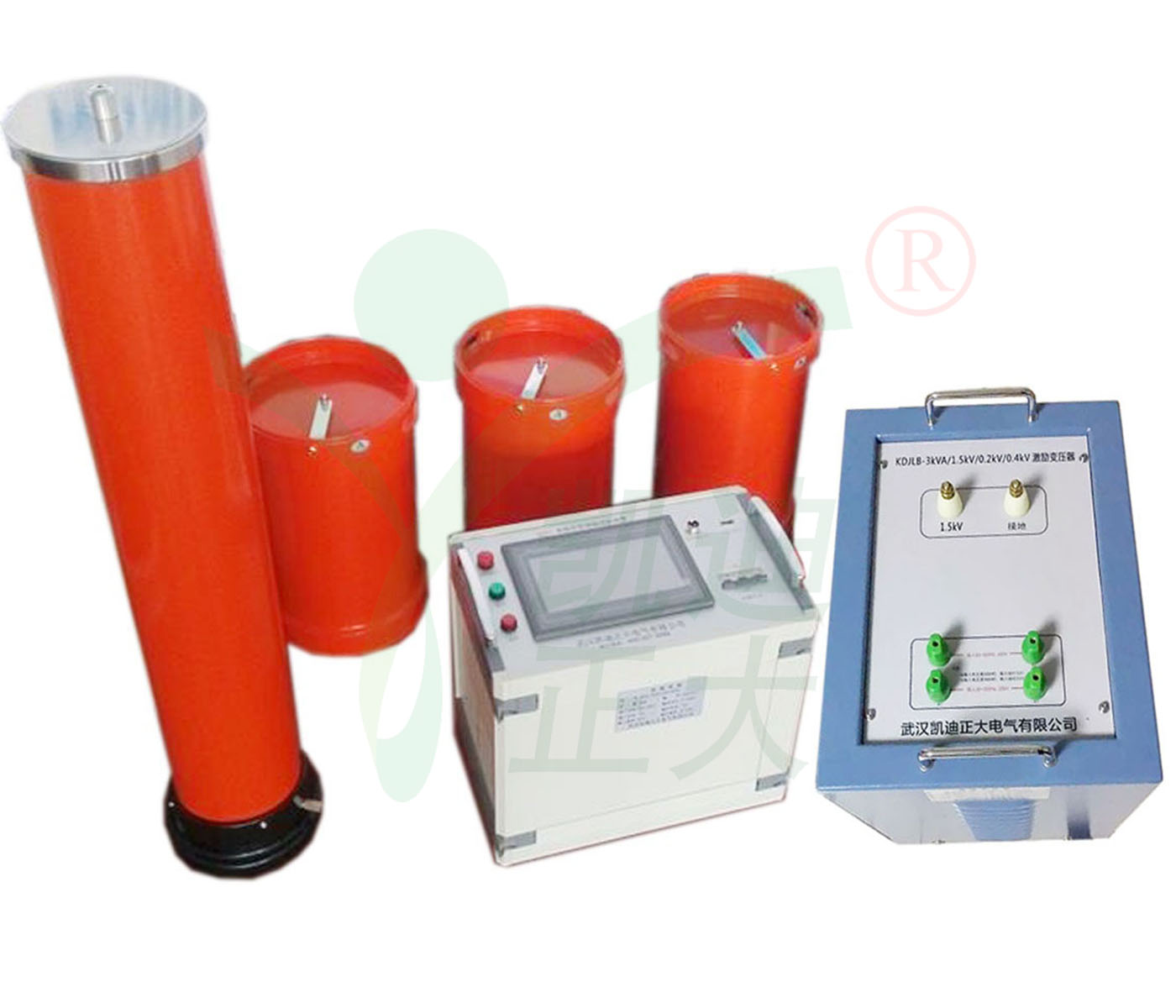

變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
