凱迪正大YDJ油浸式試驗變壓器在使用的時候應該注意哪些問題

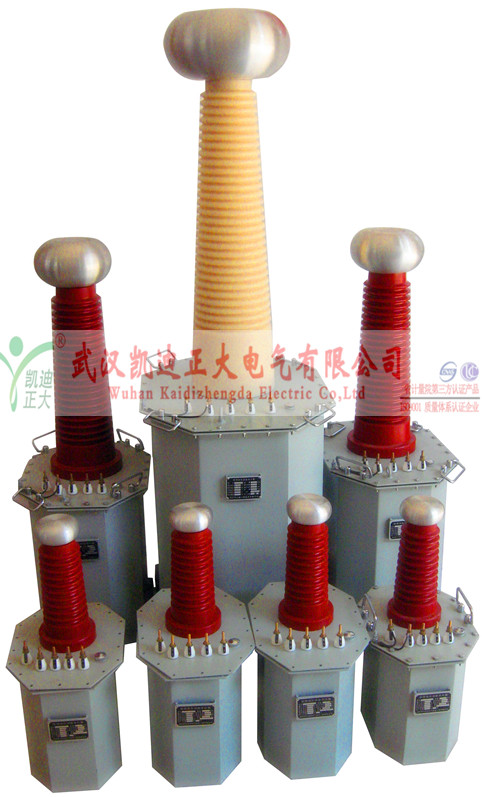

油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

將工頻電源輸入操作箱(或操作臺)，經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓。

1、試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。

2、接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。

3、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼須通過絕緣支架接地。

4、接通電源前，操作系統的調壓器須調到零位后方可接通電源，合閘，開始升壓。

5、從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量?jī)x表的及被試品的情況。升壓過程中或試驗過程中如發現測量?jī)x表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

6、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

7、不得超過額定參數使用。除試驗需外，決不電壓通電或斷電。
