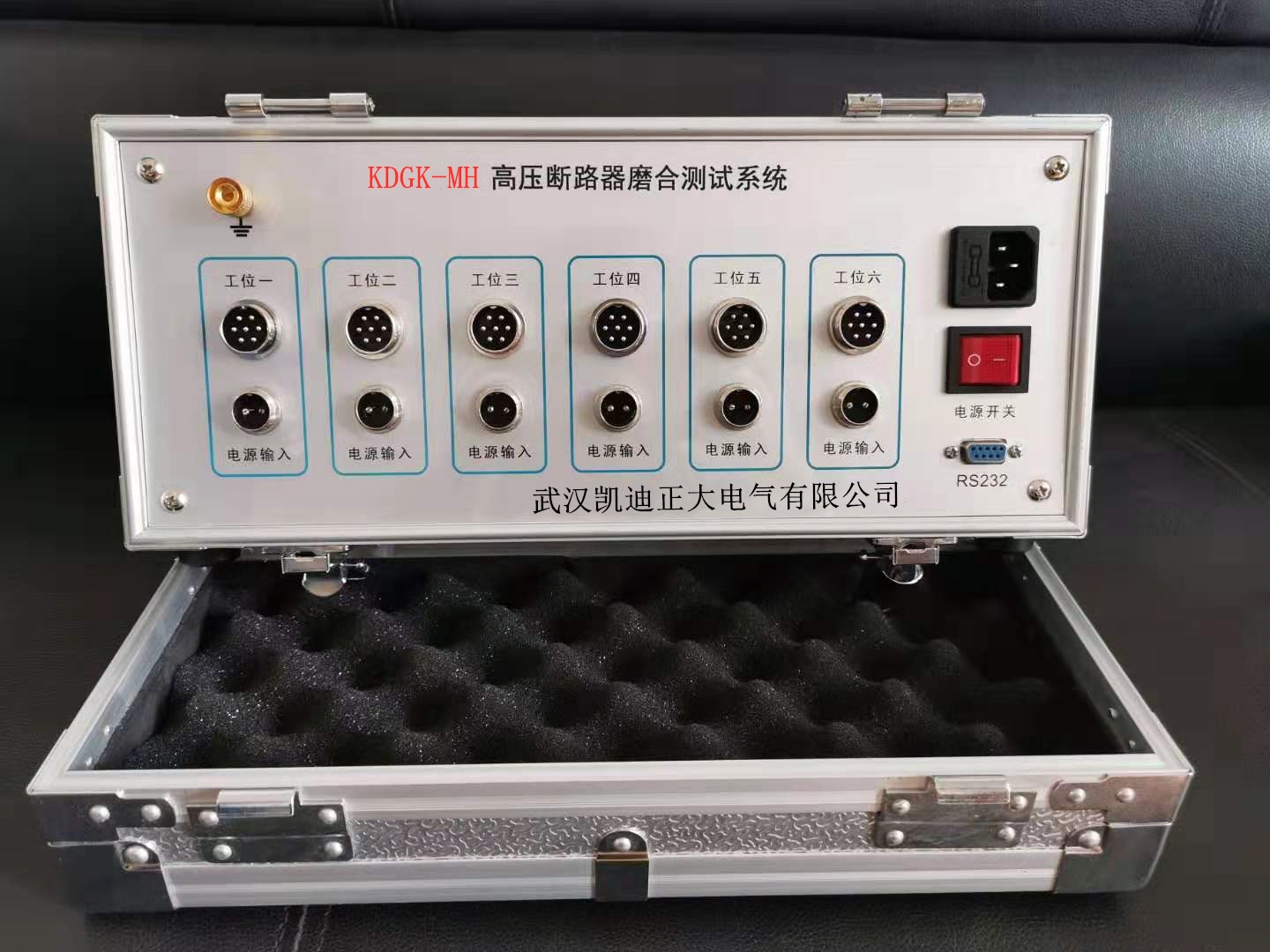

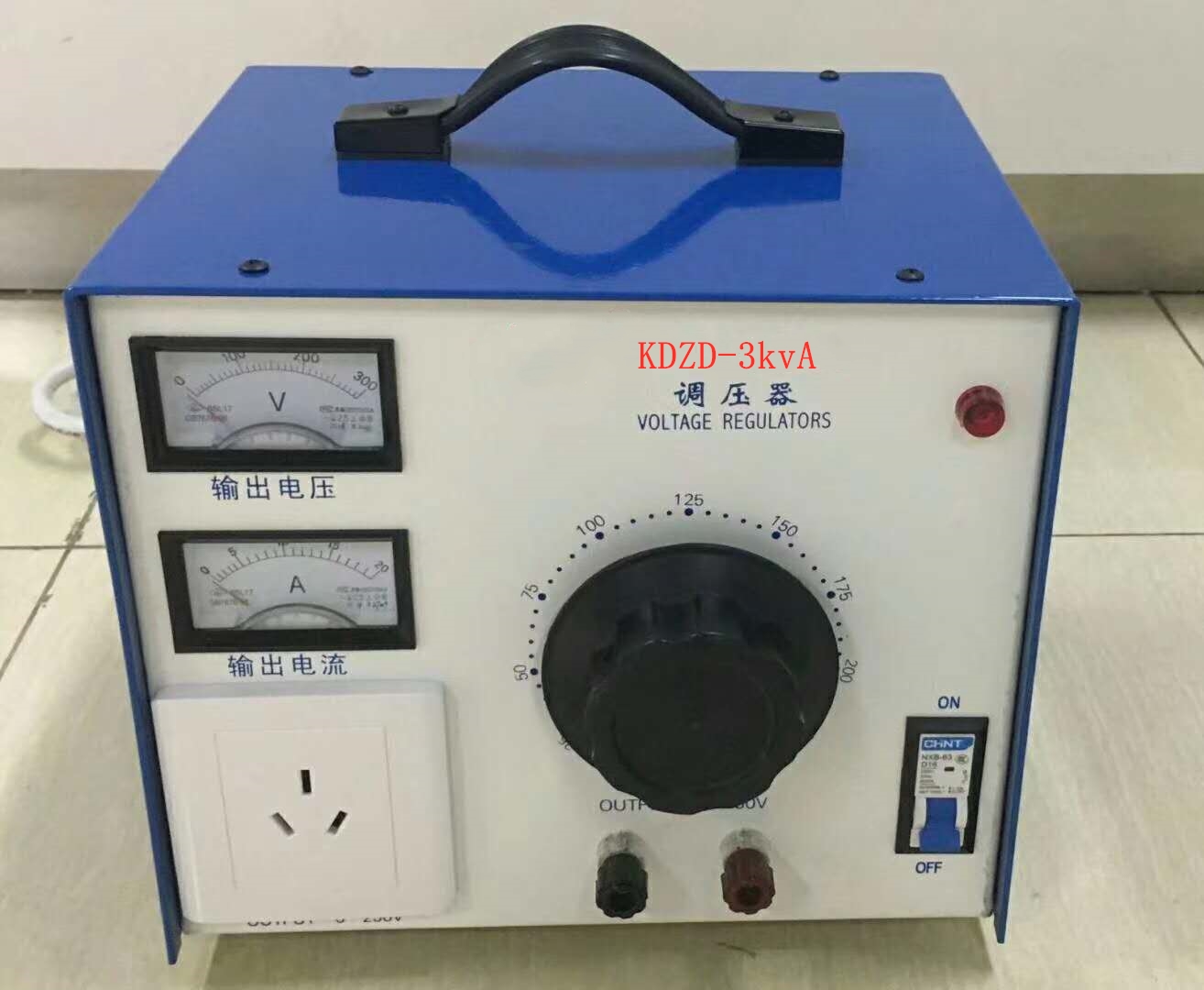

高壓斷路器磨合測試系統由選配（KDZD-20A交直流電源發生器、筆記本電腦、自耦調壓器）針對高壓斷路器的磨合測試而設計，可同時控制六臺斷路器的磨合測試(六路幾乎獨立)，并以計算機為基礎進行參數設定、時序控制。參數設定直觀，時序控制簡便，使工作效率得到很大提高，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。KDGK-MH高壓開關磨合測試系統操作簡單，是斷路器設計和測試的理想工具。



KDGK-MH高壓開關磨合測試系統是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。



1、操作功能：可以按預設參數進行單分、單合、合分、重合閘操作，壽命試驗。

2、報警功能：當斷路器發生拒合、拒分、誤合、誤分時，軟件報錯，并切斷電源停止操作。(其中某一工位有問題不影響其他工位的正常磨合)

3、保護功能：當發出合(分)命令后，經過適當延時，自動切斷合(分)閘電源，防止因斷路器據動或或輔助開關轉換不到位而導致合(分)線圈長期帶電。　

4、獨立控制斷路器的功能，當正在磨合的六臺斷路器中有一臺出現拒分、據合、誤分、誤合等故障時，磨合臺應對其進行報警，停止操作命令。且不影響其他工位正常工作。磨合設定次數完成后，軟件有信息提示，停止操作命令，切斷電源。

5、分、合間隔時間可設定，整定范圍：0.1-25秒。

6、分、合間輸出時間可設定，整定范圍：0.1-25秒。

7、電源輸入靈活，每個工位操作電源獨立，即可交流輸入也可直流輸入。





1、電源：AC220V±15％；50Hz。

2、整機功耗：≤50W。

3、內部觸點最大承受電流10A。

4、最大輸入電壓240V。

5、濕度：≤85％RH。

6、溫度：-10℃—50℃。

7、外形尺寸：370mm×280mm×160mm。

8、重量：6kg



溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們?cè)诰€客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了KDGK-MH高壓斷路器磨合測試系統的性能特點以及詳細參數，希望能夠幫助到大家！
