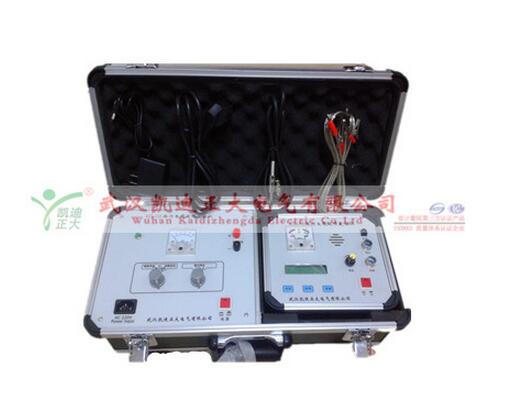

產品簡介：KD-214電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束電纜中識別出來的專用儀器。它在識別某一特定電纜時除了將電流方向作為標準，還將電流幅度值作為判斷標準，這種雙重判斷標準更可能可靠準確地識別電纜。該儀器是一小型化手提式、緊湊型設備，裝在鋁合金箱內，由一個發生器，一個帶卡鉗的接收機及連線構成。

二、KD-214電纜識別儀技術指標：1. 儀器供電：電纜識別儀主機由交流220V供電，接收機由一節9V電池供電。2. 卡鉗：卡鉗是一電流交換器，鉗口內口尺寸為120mm，在卡鉗內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定?！　　　　　　　?/p>

KD-214電纜識別儀主機外型尺寸： 370mm×270mm×210mm接收機外型尺寸：170mm×60mm×140mm

三、識別儀主機各部分功能如下：1.　電源開關：控制整機電源通斷。2.　電源輸入插座：用儀器所配專用電源線，輸入50HZ、220V交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。3.　保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。4.　黑接線柱：測試時，用配套黑色測試線（Ф11插頭）插入此插孔，另一端測試夾接系統地。5.　紅接線柱：測試時，用配套紅色測試線（Ф11插頭）插入此插孔，另一端測試夾接被測電纜芯線。6.　表頭：指示輸出電流大小。7.　輸出調節：用于調整主機電流大小，使用時根據測試電纜長短及接收器指示大小適當調節。順時針旋轉輸出電流增大。四、接收機各部分功能如下：1.  電源開關：接收機電源接通與關斷。2.  幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。3.  表頭：指示輸入信號幅度大小與極性。4.  電源指示燈：電源開關接通時，指示燈亮。
