在電力設備制造與運維領域，高壓耐壓試驗是確保輸變電設備安全可靠運行的關鍵環節。變頻串聯諧振耐壓試驗裝置因其輸出波形純凈、效率高、對試品損傷小等優勢，已成為高壓試驗的常用設備。近期，包鋼集團電氣有限公司從武漢凱迪正大電氣有限公司采購了兩套型號為KDXZ-540kVA/270kV的變頻串聯諧振耐壓試驗裝置，湖北省計量測試技術研究院對其進行校準。2025年9月，兩套裝置均順利通過校準，獲得證書編號分別為2025DW044000312和2025DW044000311的校準證書。
  KDXZ-540kVA/270kV變頻串聯諧振耐壓試驗裝置是武漢凱迪正大電氣有限公司針對110kV及以上高壓電纜、GIS（氣體絕緣開關設備）等設備的交流耐壓試驗需求而設計的成套設備。該裝置適用于：
  110kV/630mm²電纜，長度0.8km，電容量≤0.16μF，試驗電壓128kV，頻率30–300Hz；
  110kV GIS設備，試驗電壓≤265kV。

  系統主要性能參數
  額定容量：540kVA
  輸出電壓：270kV
  輸出電流：2A
  頻率范圍：30–300Hz
  輸出電壓波形：正弦波，畸變率≤0.5%
  品質因數：≥30
  系統精度：1.0級
  連續工作時間：額定電流下60分鐘
  防護等級：具備過壓、過流、過熱、閃絡保護功能
  操作模式：支持手動、自動調諧和自動試驗三種模式

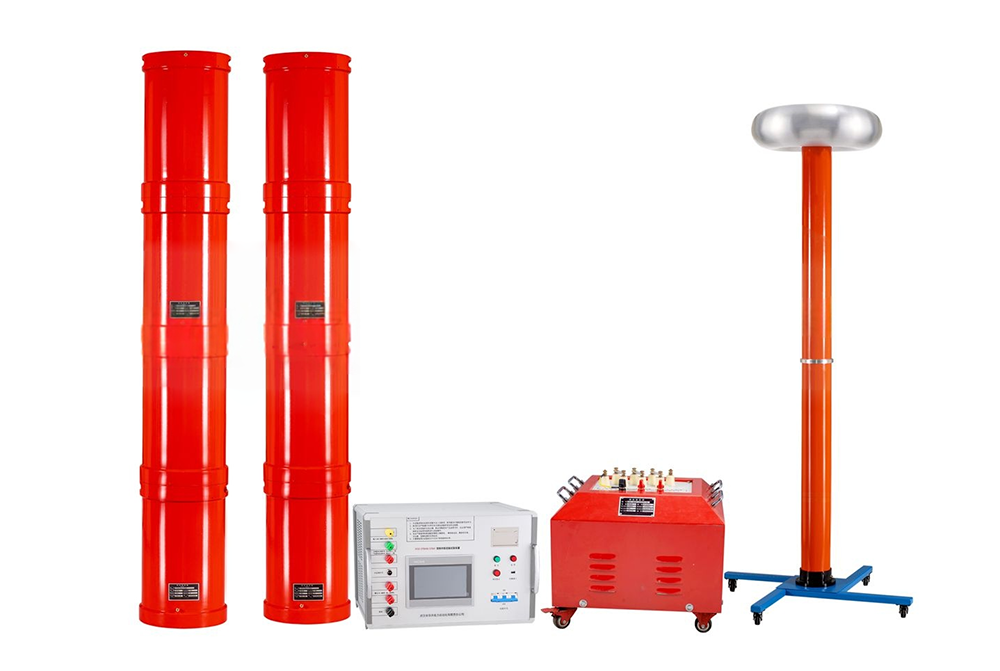

  裝置由以下核心單元組成
  變頻控制電源：采用專用變頻技術，具備調頻、調壓、控制和保護功能，輸出電壓0–500V可調，頻率分辨率達0.001Hz。
  勵磁變壓器（：干式結構，絕緣等級H級，輸出電壓3kV/6kV，具備靜電屏蔽和過電壓保護。
  高壓電抗器：每臺額定電壓45kV，電流2A，品質因數Q≥30，干式設計，重量80kg，便于現場搬運。
  電容分壓器：分壓比1000:1，誤差≤1%，介質損耗≤0.5%，頻率特性穩定。

  制造與檢驗標準
  設備制造嚴格遵循多項國家和行業標準，包括GB/T 16927《高電壓試驗技術》、GB 1094《電力變壓器》、IEC 358《耦合電容器》等，確保了產品的國際兼容性與可靠性。出廠前武漢凱迪正大對每    臺設備均經過絕緣電阻、耐壓、溫升、短路等多項試驗，保障了出廠質量。


  湖北省計量測試技術研究院作為國家法定計量檢定機構，依據JJF（浙）1144-2018《交流高壓試驗裝置校準規范》，對兩套裝置進行了校準。環境溫度為22.0℃，相對濕度56%。

  校準使用的標準裝置為“分體式變頻分壓器標準裝置”（型號BZNFY-500p F/300kV，編號2110001D），其測量范圍為電壓150kV–300kV、頻率30–300Hz，最大允許誤差為±0.85%。該標準器溯源至國家高電壓計量站，證書編號為（計）字第2024013719號，有效至2025年10月31日，保證了校準結果的權威性和可追溯性。

  校準工作分別在51kV至270kV區間的六個關鍵電壓點上進行比對測試。結果顯示，兩套裝置的輸出值與標準值高度吻合，所有測量點的擴展不確定度均為1.0%（包含因子k=2），符合校準規范要求。

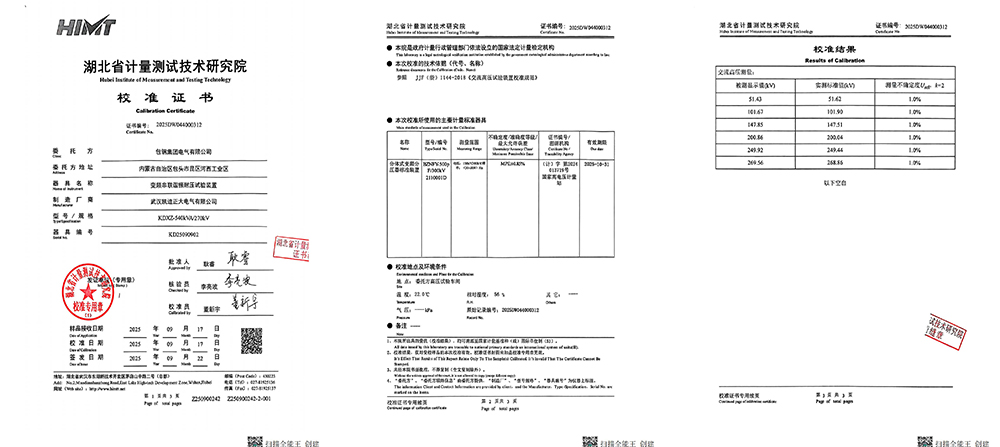

  具體來看，第一套裝置（編號KD25090902，證書2025DW044000312） 的校準數據顯示：在51.43kV、101.67kV、147.85kV、200.86kV、249.92kV和269.56kV這六個顯示值點位上，其對應的標準實測值分別為51.62kV、101.90kV、147.51kV、200.04kV、249.44kV和268.86kV。計算其誤差，最大正偏差出現在200.86kV點，為+0.82kV，相對誤差為+0.41%；最大負偏差出現在101.67kV點，為-0.23kV，相對誤差為-0.23%。所有點的相對誤差絕對值均控制在0.41%以內，表現出優異的線性精度。

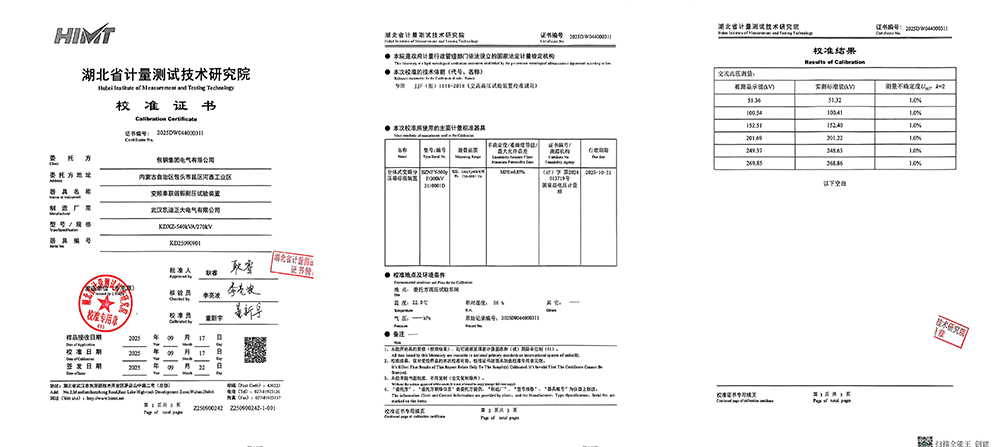

  第二套裝置（編號KD25090901，證書2025DW044000311） 同樣表現出色。在51.36kV、100.54kV、152.51kV、201.69kV、249.37kV和269.85kV的顯示值下，實測標準值分別為51.32kV、100.41kV、152.40kV、201.22kV、248.63kV和268.86kV。其誤差均為正偏差，最大絕對誤差出現在最高電壓點269.85kV，為+0.99kV，相對誤差為+0.37%；最小相對誤差僅為+0.07%（在152.51kV點）。所有點的相對誤差均未超過0.37%，重復性和穩定性俱佳。

  綜上所述，兩套裝置在全量程范圍內的測量誤差均低于1.0%的不確定度要求，驗證了其作為高精度測量設備的高度可靠性和一致性。
