一、簡介

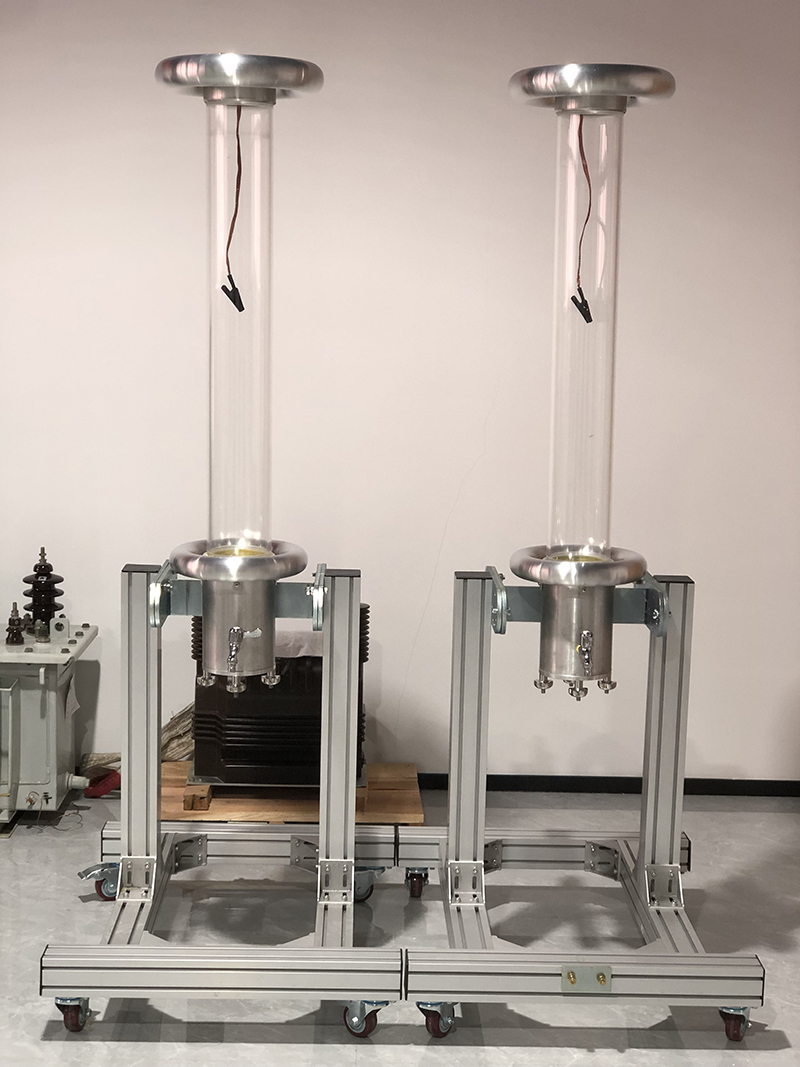

  KDCT-120 油水終端是武漢凱迪正大公司在總結了大量的現場試驗經驗的基礎上，自行開發、設計的一種35kV及以下交聯電纜4U0工頻耐壓和雷電沖擊電壓試驗的簡易試驗終端。它由高性能透明絕緣管、電纜端頭固定機構法蘭、高壓防暈屏蔽罩、電纜根部密封固定和放（進）水閥門組成，整機為落地式。性能優越，使用方便、安全可靠。

KDCT-120油水終端技術參數
  工頻耐壓：120kV
  沖擊耐壓：250kV
  形式：落地式移動式

KDCT-120油水終端.設備組成
  1、有機玻璃絕緣管 2 只
  2、上下屏蔽罩 2 套
  3、支架 2 套
  4、模具硅橡膠 5 升 1 桶
  5、說明書 1 份
  6、模具 2 只
  7、水管 1 根

二、適用標準
  GB/T 12706.3-2020 GB/T 31489.4-2020 《額定電壓1kV(Um=1.2 kV)到35kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第3部分：額定電壓35kV(Um=40.5kV)電纜》

三、主要技術參數
  局放水平：0-100kV 時，小于 2pC
  工頻耐壓：0-120kV
  沖擊耐壓：0-250kV
  精度±（0.5%uΩ+2uΩ）。不確定
  準確等級：0.05～0.01 級

四、配套設施
  配套接外來自來水龍頭的水管和接口。
  油水終端下段配備水龍頭閥門。
  配套密封用泡沫塑料墊層1平方米。
  配套有機玻璃筒2只，上下法蘭盤2套，移動支架兩套。


五、產品特點：
  終端采用高性能透明絕緣管與專業高壓防暈屏蔽罩設計，工頻耐壓高達120kV，沖擊耐壓達250kV，局放水平在0-100kV范圍內小于2pC，確保試驗數據準確可靠。設備整體為落地式結構，穩固且便于移動，適用于各類現場試驗環境。
  終端配備電纜根部密封固定機構與防暈屏蔽罩，有效防止電暈放電與爬電現象，保障操作人員安全。下段設有水龍頭閥門，支持外接自來水進行冷卻與絕緣處理，密封材料配套齊全，確保試驗過程中無滲漏、無放電風險。
  設備集成度高，安裝便捷，配套包括絕緣管、屏蔽罩、支架、硅橡膠、模具及水管等全套組件，用戶可按說明書快速組裝使用。支持多種電纜規格（截面25~400mm²）測試，兼顧戶內、戶外及中間接頭試驗需求，適配性強。
  產品嚴格遵循GB/T 12706.3-2020等國家標準，電氣性能優異，尤其在35kV與10kV電纜的局部放電控制方面表現突出。結構設計經多次現場試驗優化，預留35kV升級空間，支持多組同時測試，提升試驗效率。
  終端配套提供易損件與應力錐備件，減少維護停機時間。中間搭接優先采用彈簧連接方式，裝卸方便，進一步增強了設備的實用性與耐久性。
